תיאור

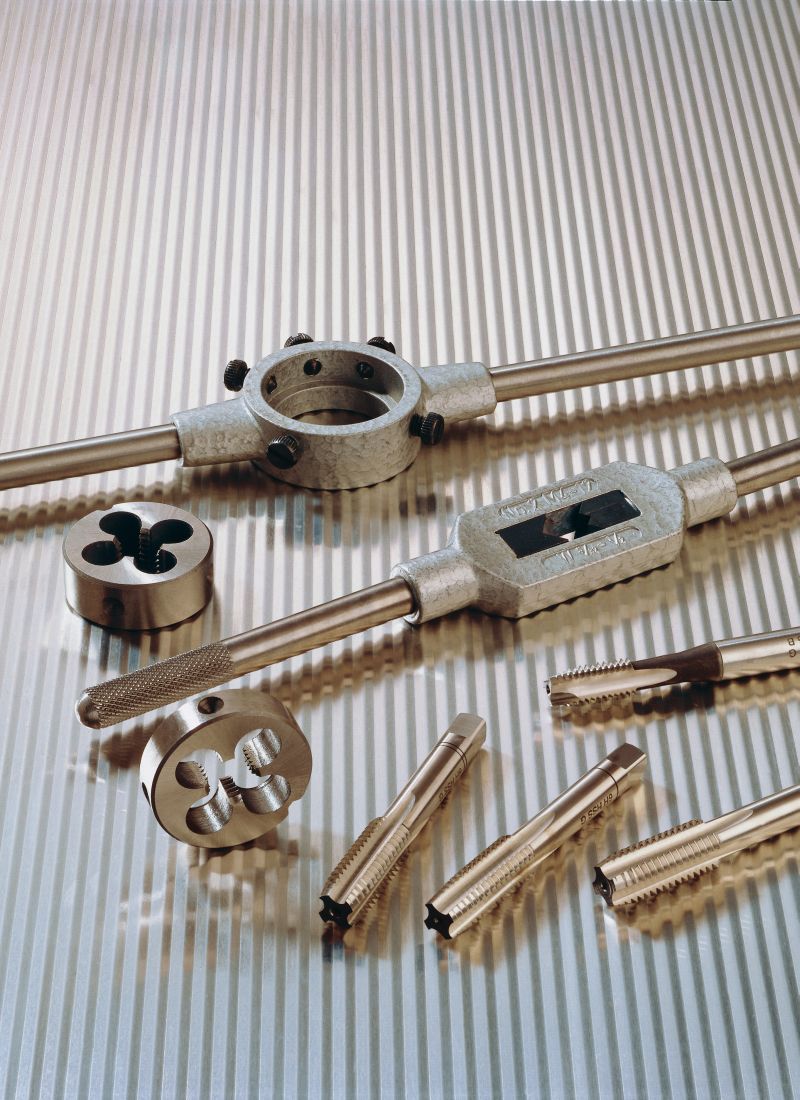

מברז מכונה גן – GUN
DIN 352
DIN 376
תוצרת RUKO גרמניה או TIVOLY צרפת.
המברז מיועד לביצוע הברגה פנימית ומתאים לקדחים עוברים.
הקוטר שקודחים על מנת לעשות הברזה נקבע עפ"י הפסיעה (pitch) של הבורג לפי הטבלה המציינת את הקדח המתאים למידת ההברגה.
מברז מכונה GUN מתאים בין היתר לעיבוד של מתכות ציבעוניות ואלומיניום.
בזמן ההברזה השבבים נורים קדימה עם כיוון ההברזה ומכאן שמו GUN.
ניתן לעשות גם הברזה ידנית עם מברז מכונה.
בעבודה ידנית, מומלץ להשתמש בידית למברז.
לביצוע ההברגה, יש לסובב ולהחדיר את המברז ובו זמנית לתקן את הזווית ביחס לקדח
על-מנת להבטיח הברגה מדוייקת ונקייה כדאי לבצע סיבוב, חצי סיבוב הפוך- לשבור שבב ואז להמשיך בפעולה.
אם עובדים עם מכונת הברזה, היא תופסת את המברז ישר ומפעילה עליו מומנט פיתול בלי כוחות צידיים.
רצוי להשתמש בשמן מיוחד להברזות.
ישנן הברזות שהקדחים עבורן אינם עגולים ולכן כדאי להחזיק סט מקדחי פסיקים בו המקדחים עולים במדרגות של עשירית מילימטר.
|
MM סטנדרטי HSS |
|
|
1.5*10 |
0.25*1 |
|
1.50*11 |
0.25*1.2 |
|
1.75*12 |
0.30*1.4 |
|
2.00*14 |
0.35*1.6 |
|
2.00*15 |
0.35*1.7 |
|
2.00*16 |
0.35*1.8 |
|
2.50*18 |
0.40*2 |
|
2.50*20 |
0.45*2.2 |
|
2.50*22 |
0.40*2.3 |
|
3.00*24 |
0.45*2.5 |
|
3.00*27 |
0.45*2.6 |
|
3.50*30 |
0.50*3 |
|
3.50*33 |
0.60*3.5 |
|
4.00*36 |
0.70*4 |
|
4.00*39 |
0.75*4.5 |
|
4.50*42 |
0.80*5 |
|
4.50*45 |
1.00*6 |
|
5.00*48 |
1.00*7 |
|
5.00*52 |
1.25*8 |
|
|
1.25*9 |
